零刻 GTR7 & mini 小主机
链接
体验
背部接口没有标记,雷电接口也没有。前面板非雷电TYPE-C 10GB,没有20GB的。后面雷电接口接雷电硬盘盒可以跑满速,但是接20gb硬盘盒只能跑10gb。
DDR5能到5600,非常不错。这个对于核显的发挥很重要。
上面板进风,Logo有遮挡。虽然有风格,但是散热是第一位的。HWiNFO 里面看不到风扇转速。
如果顶部完全封闭,那就可以放其他设备了,这样更适合放到桌面上。放到桌面上后USB接口就容易拔插。铭凡UM780 XTX(126x130x60),零刻SER8&SEi14(135x135x44.7),机械革命imini Pro820(154x152.2x37.8),蝰蛇峡谷(230x180x60)都是这种类型。这么说 Mac Mini(197x197x35.8)之所以还是原来的老尺寸,容易堆叠是重要原因。
内部很精细,达到了NUC水平。BIOS很老土,但是可以改进,问题也不大。不得非要图形化BIOS,功能可用即可。CLR CMOS,这个按钮为什么放前面?
指纹不错,Windows Hello 可以用。Linux 下这个设备显示为LighTuning Technology Inc. Fingerprint Sensor,现在还不支持,需要麻烦的workaround。
外观色彩里面应该有个黑色。AMD贴纸在机器反面,好评。总体来说,体积还是大了点。
Windows 下面机器没法休眠,我提的问题,Linux反而可以。Linux suspend后无法用thunderbolt下面的键盘鼠标唤醒,需要修改:
sudo tee /etc/udev/rules.d/99-pci-wakeup.rules >/dev/null <<'EOF'
ACTION=="add", SUBSYSTEM=="pci", KERNEL=="0000:00:08.3", ATTR{power/wakeup}="enabled"
EOF
08.3这个设备是PCI bridge: Advanced Micro Devices, Inc. [AMD] Phoenix/Phoenix2 Internal GPP Bridge to Bus [C:A]。
磁吸电源接口,拔插手感一般,没有苹果笔记本的顺畅。不过这个没带电池,拔掉就关机,平时也不像笔记本那样经常拔插,手感不好问题不大。但有这个创新意识就很好。贴吧认为联想拯救者C130和C140电源兼容性比较好,支持20Vx6A功率。雷电4电源,可以开机,但是过一会就自动关机了。客服说是开机峰值110W,PD最高只能100W。感觉这个峰值可以在BIOS里面微调,还是等待以后改进吧。其实这个使用场景更多是为笔记本服务的(反向充电),mini小主机并不会从中受益很多,主要是要占用一个雷电接口。总的来说,PD电源有不少兼容性问题,有的接入新设备电源还会重启。现在版本(GTR_P5C6V39)BIOS已经支持PD供电,我用Dell U3225QE,BIOS里面需设置为 Silent mode(默认为Balance mode),使用还算稳定。有时候会出现KVM网卡丢失和整个系统卡死的状态(无法强制关机,只能拔掉type-c PD)。但是杂乱的桌面上少根粗粗的电源线的诱惑还是很大。

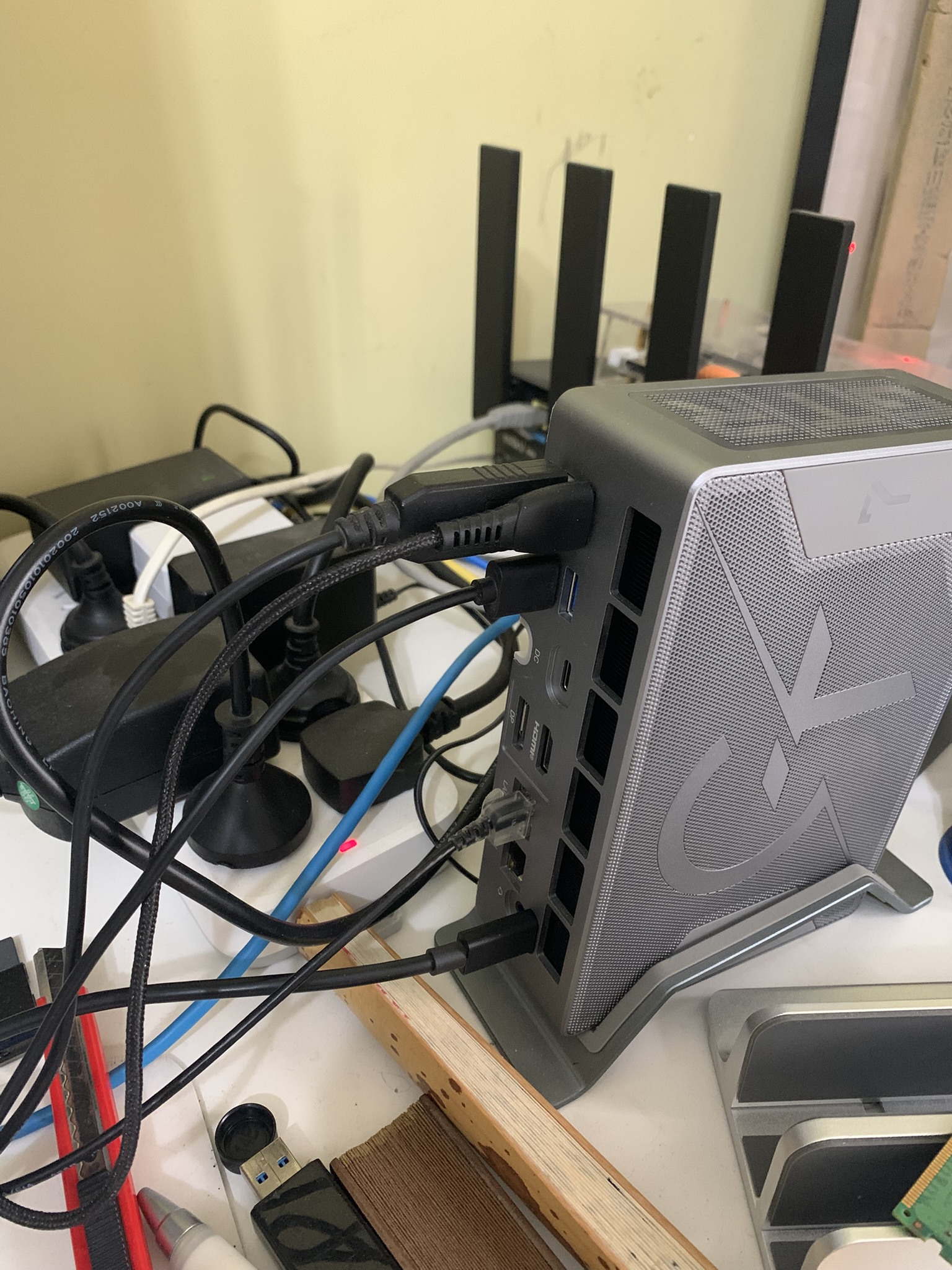

从后面看,这个主机的接口还算丰富,有4个USB TYPE-A口,达到了冥王峡谷的级别。
稳定性。贴吧很多(这里,这里)反映重启问题,在双条内存下,播放视频会重启。似乎是和显卡驱动有关系。我内存是棘蛇JAZER 8GB DDR5 5600,CPU-Z显示为海力士颗粒,还算稳定。
雷电接口
雷电显示器开始没法显示开机BIOS画面,要等到进入windows后才会点亮屏幕。但是新款BIOS解决了部分问题:可以在type-c显示器上面操作。虽然开机时间边长了,但是这个改进的速度还是很让人点赞的。
最早的显卡驱动版本,工作正常。升级成官方新版本后无法驱动雷电显示器,只能回退。后来从成功升级到2023/5/30,原因可能是需要安装 chipshet 驱动,或者安装驱动时选择 minimal+reset config。最好接上 HDMI 再安装,否则中途会出错。
teardown, looks no USB4.0 chip. Supported by 7840HS natively?
00:03.1 PCI bridge: Advanced Micro Devices, Inc. [AMD] Family 19h USB4/Thunderbolt PCIe tunnel
00:04.1 PCI bridge: Advanced Micro Devices, Inc. [AMD] Family 19h USB4/Thunderbolt PCIe tunnel
ca:00.5 USB controller: Advanced Micro Devices, Inc. [AMD] Pink Sardine USB4/Thunderbolt NHI controller #1
ca:00.6 USB controller: Advanced Micro Devices, Inc. [AMD] Pink Sardine USB4/Thunderbolt NHI controller #2
这个机器能驱动 LG Ultrafine 5K,是因为雷电有两条 DP OUT 么?如何在 Windows 下面查看?

确实有两个 DP IN,如果接普通4K显示器,上面隧道DP IN为1。而 780M 显卡输出为4 Displays (max.), HDMI 2.1, DisplayPort 2.1,所以这是全接出了。
机器 BIOS 启动菜单里面不能显示外接的雷电硬盘盒,应该是 BIOS 的问题。
散热

拆机视频。从面板的后部排风口看,涡轮风扇距离面板很近,所以并不能靠两侧的孔网进风。但是因为是涡轮风扇,感觉上面板盖住问题也不大,只要不是全封闭。
Change boot order
Set Linux as default boot OS. In Linux, run command sudo efibootmgr -n 0000 to set EFI BootNext var which will boot to Windows only next time. The boot order is not changed.
Or use the thunderbolt port near 3.5mm headphone jack, which let you enter BIOS by keyboard during booting.
铭凡和其他品牌
BD790i,7945HX,TYPE-C显示,无雷电。这个级别的CPU还是适合作为游戏笔记本,因为iGPU羸弱,加个独立显卡刚好。mini小主机加显卡就不能mini了,必须要有专门定制的机箱,类似NUC幽灵峡谷,否则和自己配ITX主板+显卡没啥优势。“银欣 ML12薄型ITX小机箱”这个还可以,因为这个mini主机散热只能用下压了。或者分形工艺 Ridge。这里看感觉小厂实力。这里装机展示用的机箱是酷冷至尊NR200,评论里面有用XPROTO-Mini这种全开放式机箱。后来又出了BD795M M-ATX型号,感觉更适合DIY,可以自己选择CPU散热,但是没有TYPE-C显示输出,接口一般,也很奇怪用的是笔记本内存。
UM880PRO,2599¥,8845HS,双USB4,改进后的型号,带Oculink接口,但这个接口是和m.2共享的。
HX100G: 7840HS+RX6650M,双雷电口,这样可惜集成显卡了。HX200G:7945HX+7600M XT,这个配置很梦幻,但是雷电口就没有了,TYPE-C也没有标明是否有显示输出。原子侠 G7,7945HX+7600M XT,接口也是偏少。
AR900i(板载i9-13900HX),也没有雷电接口,有type-c显示输出。
玄派创世魔方,8845HS,原生oculink,双雷电,图形化BIOS。堪称 AI PC前的辉煌了。B站上有不少评测。就是外观设计有点呆,底部进风也很小。oculink对比USB4带宽更大外设外设更便宜,但是使用场景少,如果真要引出这个PCIe x4,不如MoDT+ATX机箱了。
2024玲珑产品发布会——世界上首台可以折叠的键盘迷你主机 我觉得还是很有想法的,就是略微尴尬,不知道用在哪里。屏幕演示里面主要是ipad,我没有这个习惯。用ipad是讨巧的场景,如果用便携屏幕就真不如笔记本了。
MS-01 和其他全闪NAS小主机
MS-01产品页,CHH 讨论贴,CHH 评测,koolcenter 评测,i5-12600H 版本 2999¥,我认为只有这个最便宜的版本才有价值,因为这个板子主要是扩展性,CPU 太高反而散热着急。绿联DXP480T Plus,和这个很像,价格也类似。DXP6800 Pro也可以,如果有机械硬盘的需求,CHH讨论贴。这种NAS的雷电能作为非host接入USB4 hub么?如果可以,这个雷电倒是有了个很好的使用场景,否则雷电网桥似乎使用场景不多。
MS-A1产品页面 AMD版本,而且只有8700G系列才能使用雷电接口。缺少PCI-e插槽,对比一般7840小主机就少了可能性。
MoDT
畅网 7840HS NAS 软路由 带一个雷电口。厂商介绍视频下面都是批评的,我看只是因为价格贵。感觉国内的厂商也开始有创造力了。这个和铭凡MS-01很相像了,而畅网的优势在于这个是itx主板,24pin atx电源接口,折腾的空间会更大。价格3K,没有万兆,导致那么多2.5g有点尴尬。还有一款是天邦 7840HS ITX 主板,但是没有雷电接口。
尔英板载CPU套装13代,一个雷电口,DDR5,13600H 1400¥,三个m.2。CPU可能比7480差,但是7840现在主板很少。MS-01其实不错,但是不是ATX电源接口灵活性不够。
对比 mini 小主机,MoDT 会有一个独立的PCIe插槽,标准ATX电源和机箱,折腾空间更大,但是市面上能够选择的比较少。
Intel Ultra
机械革命(MECHREVO)imini Pro游戏商务电脑台式迷你主机 Ultra 5 125H,只有一个雷电口。拆解 另外一个型号是“Ultra 7 155h”
Asus NUC14 Pro+,双雷电口,这个型号更小,改进了进风,4299¥,贵了不少,拆解评测,散热很独特,涡轮风扇能两边出风。总的来说,精致商用机。
大厂比如 Asus 和联想都有出迷你主机,虽然 BIOS 应该比一般小厂调教的要好,但是种类少,动作慢,而且主要是基于 Intel 芯片的。
Minisforum UH125 Pro 双USB4+OCulink+双5G网口,OCulink不会占用m.2。
零刻 GTi14,内置电源和喇叭,拆解视频,引出 PCIe x8 + x1 插槽,这种形态需要一个显卡扩展坞+ATX电源。感觉这样还不如像幽灵峡谷那样直接做成个可以接独立显卡的 NUC 的主机。 机器进风会被很多原件遮挡,感觉不是很顺畅。
总的来说,要么mini小主机,要么MoDT,中间形态都有些尴尬。显卡扩展坞对于笔记本还有一定需求,对于mini小主机来说有点尴尬,因为后者都是固定装置,合在一起就没有必要分开了。
thunderbolt 3 hub USB lost after suspend
Linux 下面冷启动没有问题,但是suspend然后resume后就出现问题。同样雷电hub在b650m/b660m主机上面工作正常。 这个USB HUB是pcie的(Logic FL1100),雷电hub上面的pcie网卡倒是正常工作。和BIOS里面的ASPM有关么?
xhci_hcd 0000:6a:00.0: xHCI host controller not responding, assume dead
6a:00.0 USB controller: Fresco Logic FL1100 USB 3.0 Host Controller (rev 10)
On B650M which works well with this hub
[ 2.690958] xhci_hcd 0000:0c:00.0: xHCI Host Controller
[ 2.690981] xhci_hcd 0000:0c:00.0: new USB bus registered, assigned bus number 1
[ 2.692350] xhci_hcd 0000:0c:00.0: hcc params 0x200071e9 hci version 0x100 quirks 0x0000000000000410
[ 2.692765] xhci_hcd 0000:0c:00.0: xHCI Host Controller
[ 2.692788] xhci_hcd 0000:0c:00.0: new USB bus registered, assigned bus number 2
[ 2.692789] xhci_hcd 0000:0c:00.0: Host supports USB 3.0 SuperSpeed
when resume, only [ 392.346717] xhci_hcd 0000:0c:00.0: xHC error in resume, USBSTS 0x411, Reinit. May need some Linux PCIe kernel quirks.
Changed Dock to Belkin Thunderbolt 3 Dock Pro which uses JHL7440 as Thunderbolt SOC and PCIe USB Hub. No this kind of power issue any more.
