技嘉 B650E USB4 评测

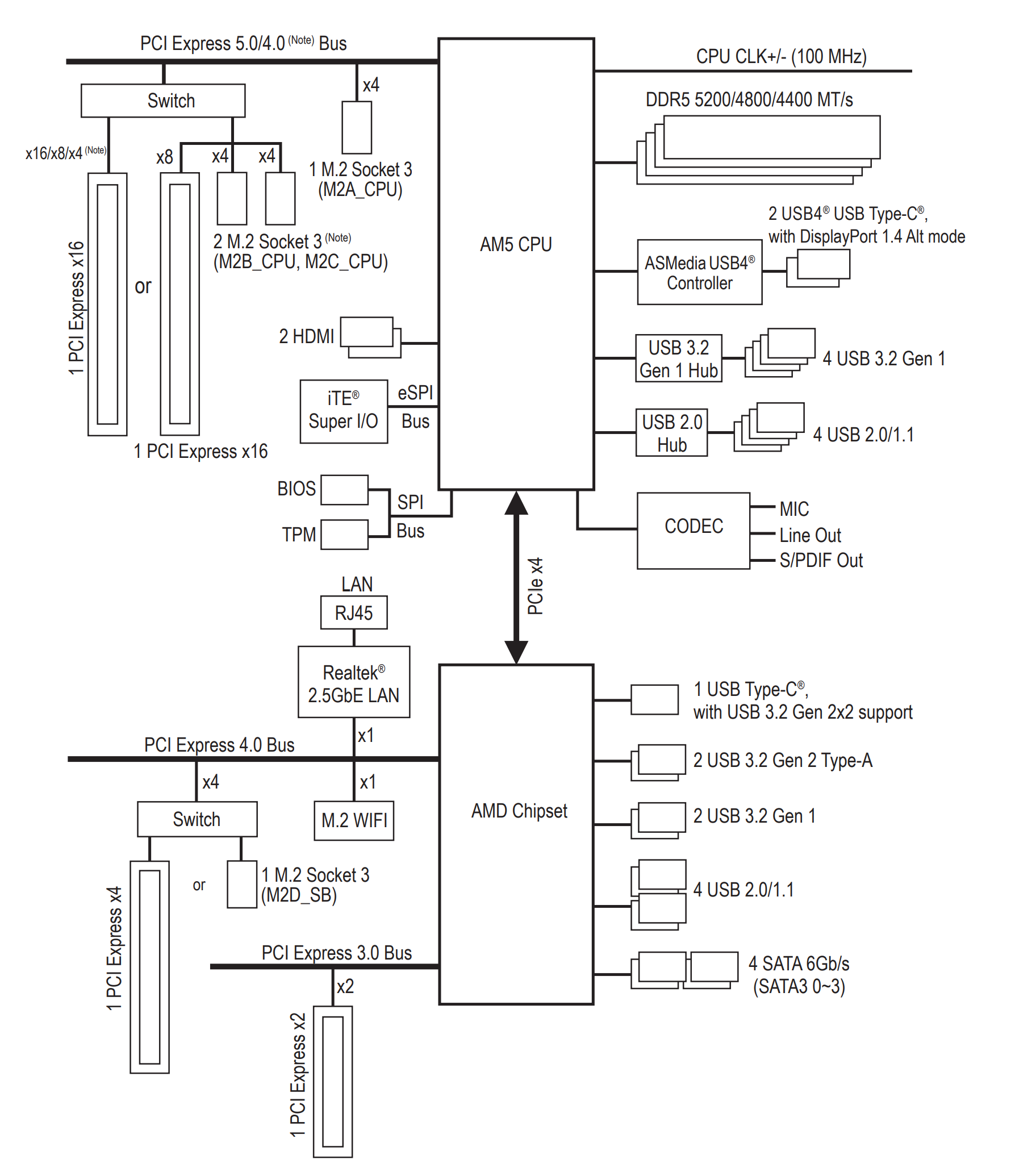

B650E AORUS PRO X USB4 leak,拆解报告。Hub 连在 CPU 上面据说很少见,记录下:USB2.0 hub: GL850G. USB3.2 hub: RTS5411S. 确实和下面规格里面的一样。这样作好处大概是键鼠外设延迟更低,但是机箱背部的USB口一般也很少用到吧。

USB4如果挂在PCH下面那这个ATX板子就没有 pcie x4 插槽了。总体来说和自己配的B650m pci切分没啥区别,因为pcie lane总数就那么点。b650e 支持pcie x16 5.0,b650只支持4.0,但是这个对于我来说意义不大。CHH讨论贴。主要是没有DP IN,这个主板如果接独立显卡就没啥必要了。如果matx/itx板子有usb4,只用集成显卡,似乎是个不错的开发机。挂CPU上面主要原因:
- 南桥只有pcie x4带宽
- 对于CPU DP OUT走线方便
当然挂在 CPU 上缺点就是浪费了条 pcie gen5,而 USB4 控制器只能利用 gen4 的带宽。不过现在 refresh 的板子比如 X870E AERO X3D WOOD 都可以让控制器和一个 m.2 共享带宽,同时使用时都是 x2 带宽,虽然 m.2 pcie gen5 x2 的难找。对于ASM4242,x2的带宽并不影响dp alt的带宽,对于我这种后面不接m.2的玩家来说就很合适。
从泄露的x870e aorus master看,它的USB4似乎是挂在PCH上面(不清楚),但是可以确定的是没有DP IN,这样它会多一个PCIE 5.0 M.2,但是这个对于我来说并不重要。
装在我一个简易的开放式机箱上面。

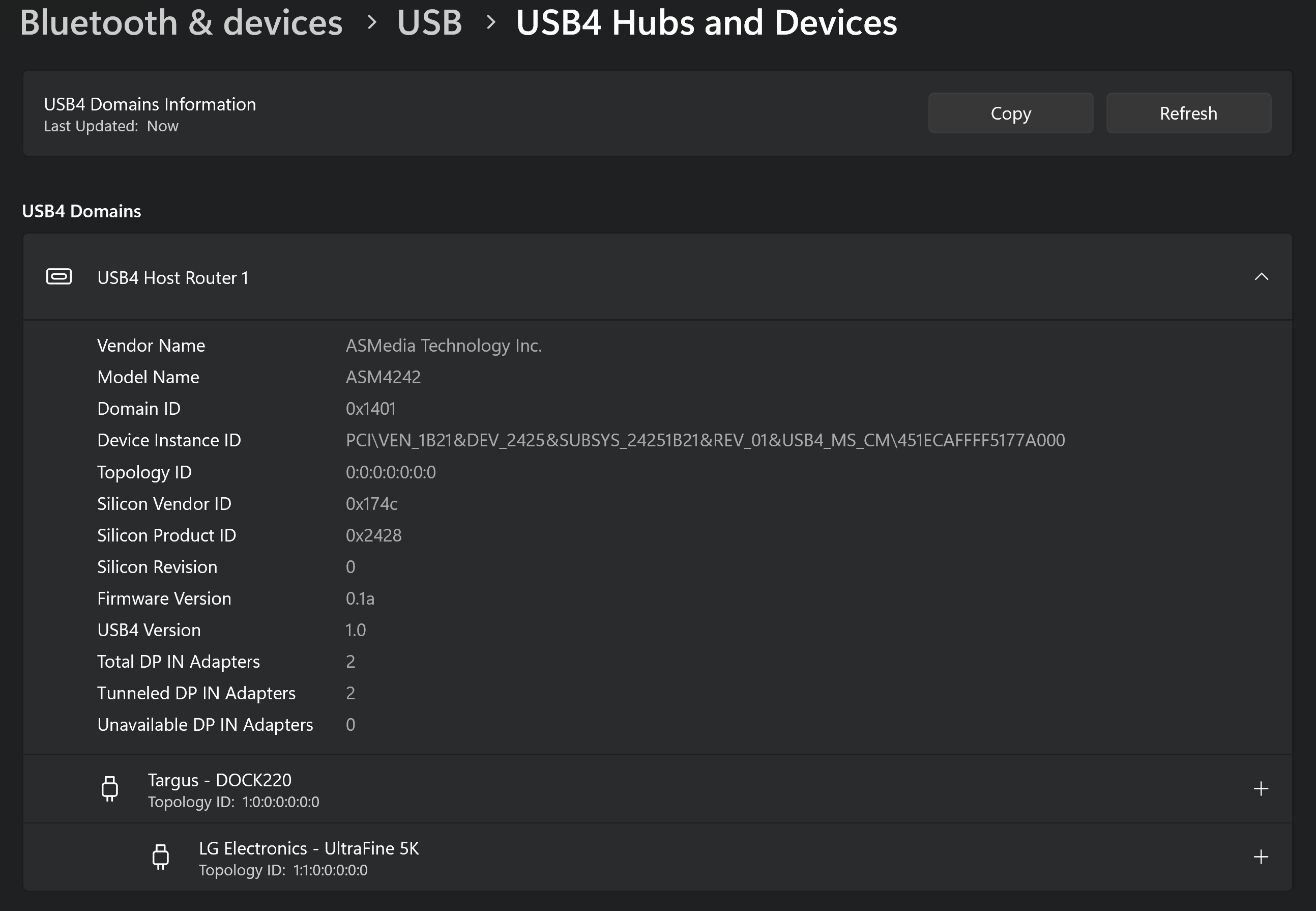

5K正常,两个DP IN,加上后置面板的HDMI和板载HDMI,所有接口引出了。两个USB4口如果先接LG 5K,再接便携显示器,便携显示器没有信号,因为总共才两个DP IN。如果先接便携显示器,再5K,都有信号,但是5K显示器分辨率不够,因为这个LG 5K显示器需要两个DP。

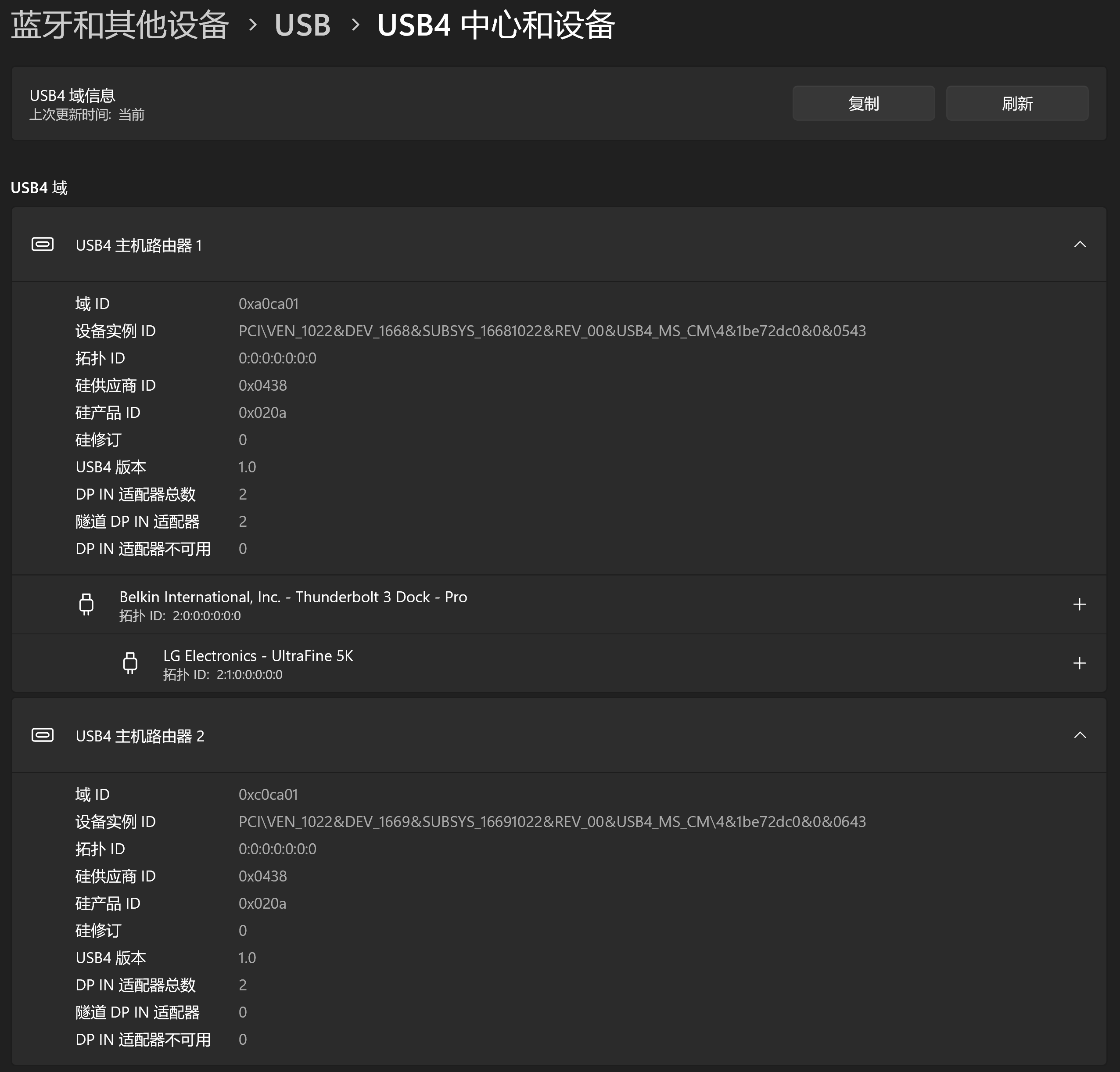

上面是GTR7,有两个USB4 route,能同时驱动5k和4k便携屏幕。我的thinkpad p14s也是这样。这个GTR7有四个DP IN?但是后面接口还有DP+HDMI输出啊。
技嘉官网没有雷电驱动和固件更新工具,技嘉这块做得有点简单。BIOS里面没有类似原来Titan Ridge的配置菜单,可能后续更新会开放吧。
Windows 进去后一切正常。待机后恢复正常,可以用键盘鼠标唤醒。MT7925没有驱动,需要从技嘉官网安装。UCM-UCSI ACPI Device 设备无法启动,看上去是ACPI\ITE8800 ITE USB Connector Client Device. Need to install driver from [https://www.catalog.update.microsoft.com/Search.aspx?q=acpi%5Cite8800]. At Linux, I saw a device Integrated Technology Express, Inc. RGB LED Controller.
Linux 进入登录界面无法使用键盘鼠标,ip addr里面没有雷电hub的网卡。ASM4242官网说Support inbox driver of Microsoft Windows 11 & various Linux kernels. Just manually authorize Thunderbolt device then OK. 待机后可以用键盘鼠标唤醒,但是显示器没有输出,这个问题和Asus USB4 Card一样。感觉是 Linux 驱动的问题,既然在 Windows 下面表现正常。
主板带雷电 header,这个在这代主板里面算罕见了,加上支持 PCIe 拆分,技嘉 B650E USB4 可以称B650最后的经典。
